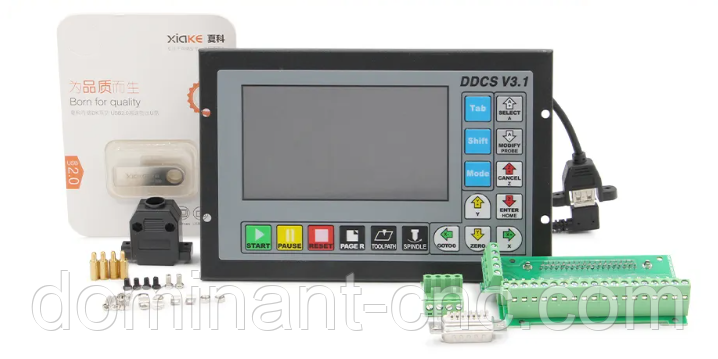

Автономний контролер DDCS V3.1, 3 осі управління

Автономний контролер DDCS V3.1, 3 осі управління
Автономний DSP контролер RichAuto для керування фрезерним  станком ЧПУ. Керування 3 осі за протоколом STEP/DIR + шпиндель. Екран роздільної здатності 128x64 пікселів (монохром LCD), підтримка USB флеш-носіїв до 32Gb, вбудована флеш-пам'ять 512Mb.Автономний контролер DDCS V3.1, 3 осі управління

DDCS V3.1 - контролер на 3 осі, який забезпечує високу точність керування кроковими і сервомоторами. Ця система сумісна з FANUC, підтримує набір G-кодів, а в якості архітектури управління використовує ARM + FPGA. Всі операції контролюються за допомогою 17 кнопок на передній панелі пристрою. DDCS V3.1 працює як автономна система (без необхідності підключення до комп'ютера). Внутрішня операційна система заснована на Linux. Даний контролер може використовуватися в токарських, свердлильних і фрезерних верстатах, промислових роботів, лінійних модулях і т. д.

Особливості DDCS V3.1:

• Автономність роботи
• Висока точність керування
• 5 дюймовий TFT екран
• 16 оптоизолированных цифрових входу
• 3 оптоизолированных цифрових виходу
• Аналогове управління шпинделем 0-10 V (може бути змінено як вихід ШІМ)
• Підтримка USB накопичувача для введення G-кодів (без обмежень за розміром файлу)
• Підтримка стандарту AVI (пульт)
• Сумісність з FANUC
• Підтримка індуктивних датчиків типу NPN
• Підтримка м'якою інтерполяції
• Робота з дюймами і метричними одиницями
• Можливість підключення USB клавіатури
• Збереження інформації при вимиканні живлення
• Підтримка швидкого завдання робочого положення
• Російськомовний інтерфейс

Технічні характеристики:

Виробник: Digital Dream Automation Technology Co., Ltd.

Модель: DDCS V3.1

Тип роботи: автономний

Електроживлення: 24 V DC (мінімальний струм 0.5 A)

Кількість осей управління: 3

Процесор: ARM9

Кількість входів: 16

Кількість виходів: 3

Максимальна частота імпульсів: 500 кГц

Основний алгоритм управління: FPGA

Період контролю кожного місцезнаходження: 4 мс

Кількість вбудованої пам'яті: 1 Гб

Тип датчиків, що підключаються: NPN

Функція управління швидкістю шпинделя: присутній

Інтерфейси підключення: USB, MPG порт, головний порт і зовнішній інтерфейс «Start/Pause/Estop»

Екран: 5 дюймів TFT, роздільна здатність 480*272

Кількість кнопок керування: 17

Внутрішня операційна система: заснована на Linux

Наявність російської мови: присутній

Габаритні розміри: 191х128х37 мм

Вага: 750 г

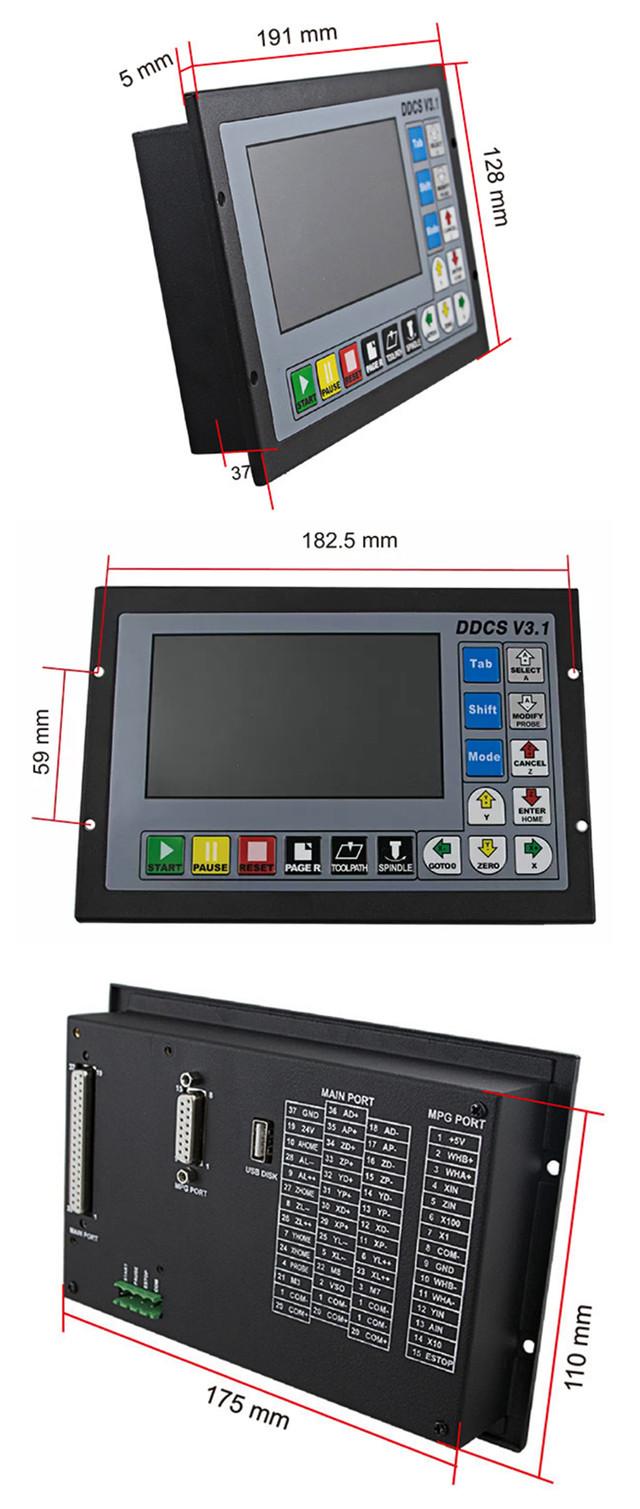

Габаритні розміри:
